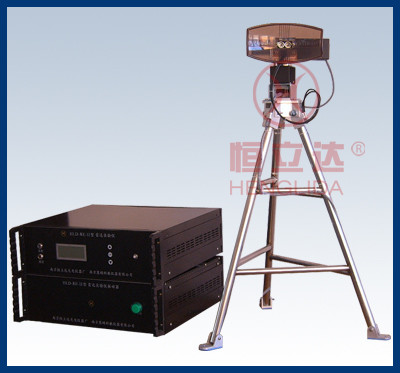

首页 > 产品中心 > 传感器类演示仪器 - HLD-XKR-II型 相控阵雷达演示仪
产品介绍
传统的雷达的测量原理是根据从被测物对雷达的反射波与波源处的发射时间差来判断被测物体的距离的。为了捕捉到目标位置，需要让雷达的天线作全方位的旋转扫描，因此通过机械方式让雷达向各个方向扫描一周需要耗费较长时间（通常需数秒到数十秒钟），因此扫描的速度和效率都较低。相控阵雷达与传统雷达的最大区别在于，改机械扫描为电子扫描，可以极大地提高雷达扫描的速度和效率。真实的相控阵雷达是在一块较大的平板上分布许多微波发射头，由于这些发射头与被测物之间有微小的距离和角度差，因而接收到的反射波在相位上存在差异，根据这些微小的差异，运用高速度的计算机就可算出被测目标的距离和方位。作为演示仪器，由于受条件的限制，只能作一些模拟演示的实验。我们用点阵排列的超声发射头和接收头来发射和探测信号，并使这些超声发射头和接收头快速地轮流工作，以代替发射头的机械扫描动作，根据反射的信号分析，找到移动的被测物体并予以锁定跟踪，在电脑屏幕上显示出来。
- 通过这样的演示和外形模拟，我们可使学生大致了解相控阵雷达的测量和工作原理。
